ZN63-12 Wyłącznik próżniowy

1. WPROWADZENIE DO PRODUKCJI



Wnętrzny wyłącznik próżniowy ZN63-12 to wewnętrzny wyłącznik wysokiego napięcia, trójfazowy, częstotliwość znamionowa 50 Hz i napięcie znamionowe 12 Kv. Zapewnij niezawodną ochronę i kontrolę przedsiębiorstwom przemysłowym i wydobywczym sieci państwowych oraz innym gałęziom przemysłu energochłonnym. Zintegrowana konstrukcja mechanizmu sprężynowego i wyłącznika nadprądowego zapewniła produktowi długą żywotność mechaniczną, możliwość wielokrotnego rozłączania i szybkiego ponownego zamykania.

Wnętrzny wyłącznik próżniowy ZN63-12 ma zalety: długą żywotność, prostą konserwację, brak zanieczyszczeń, zerowe ryzyko wybuchu i niski poziom hałasu. Przerywacz próżniowy jest zainstalowany w cylindrze izolacyjnym, co zapewnia dobre właściwości izolacyjne i silne właściwości antykorozyjne umiejętność.



Warunki stosowania wewnętrznego wyłącznika próżniowego ZN63-12:

Temperatura otoczenia: górna granica +40 stopni, dolna granica -15 stopni.

Wysokość: mniejsza lub równa 100 m (jeśli wysokość wymaga zwiększenia, należy odpowiednio zwiększyć znamionowy poziom izolacji).

Amplituda: Stopień sekwencji trzęsień ziemi nie przekracza 8 stopni.

Średnia dobowa wilgotność względna powietrza nie przekracza 95%, a średnia miesięczna nie przekracza 90%.



Korzyść:

Wysoka niezawodność: nadaje się do ponownego załączenia o różnych charakterystykach.

Wszystkie warunki pracy: pionowe cylindry izolacyjne służą do zapobiegania wpływowi różnych specjalnych środowisk.

Bezobsługowy: Zastosuj solidną konstrukcję izolacyjną - zintegrowany, solidnie uszczelniony słup. W pełni funkcjonalny, wielofunkcyjny, z możliwością montażu na stałe, z możliwością demontażu, może być również zainstalowany na ramie do użytku.

Standaryzowany projekt: dobra wymienność i duża wszechstronność.



2. Specyfikacja

NIE.	Przedmiot	Jednostka	Dane
1	Napięcie znamionowe	Kw	12
2	Maksymalne napięcie robocze	Kw	12
3	Prąd znamionowy	A	630-1250	1600-2000	3150-4000
4	Znamionowy prąd zwarciowy	Ka	20	25	40
5	Znamionowy prąd przełączania zwarciowego	Ka	50	63	100
6	Znamionowy prąd szczytowy wytrzymywany	Ka	50	63	100
7	Znamionowy prąd zwarciowy wytrzymujący 4S	Ka	20	25	40
8.a	Rzadki poziom izolacji: napięcie wytrzymywane przez 1 minutę	Kw	42
8.b	Rzadki poziom izolacji: napięcie wytrzymywane impulsem	Kw	75
9	Znamionowa sekwencja działania	S	O-0.3S-CO-180S-CO
10	Życie mechaniczne	Czasy	10000
11	Znamionowe czasy wyłączania prądu zwarciowego	Czasy	50
12	Znamionowe napięcie zamknięcia mechanizmu operacyjnego	V	AC/DC 110/220
13	Znamionowe napięcie otwarcia mechanizmu operacyjnego	V	AC/DC 110/220
14	Odległość otwarcia styku	Mm	10 + 1
15	Overtravel (długość ściskania sprężyny kontaktowej)	Mm	3.5 + 0.5
20.a	Czas wyzwalania przy maksymalnym napięciu roboczym	s	Mniejszy lub równy 0.05
20.b	Czas wyzwalania przy minimalnym napięciu roboczym	s	Mniejszy lub równy 0.08
21	Czas zamknięcia	s	0.1
22	Rezystancja obwodu głównego każdej fazy		630 Mniejsze lub równe 50    1250 Mniejsze lub równe 45 1600 Mniejsze lub równe 40
23	Dopuszczalna grubość styków	Mm	3



3. SZCZEGÓŁY PRODUKCJI

Rozmiar instalacyjny (jednostka: mm)



4. PROFIL FIRMY

ShanxiHuadiand Electric Co.,LTD. jest zaangażowana w obsługę chińskiego systemu energii elektrycznej i dystrybucji energii w celu zapewnienia bezpiecznych i stabilnych produktów i usług, głównie produkując i sprzedając wyłączniki próżniowe, bezpieczniki, przekładniki, przełączniki izolacyjne, przełączniki obciążenia, akcesoria kablowe, puszki odgałęźne, przepusty ścienne, pierścienie sieciowe szafy inflacyjne i inny sprzęt elektryczny.

Firma posiada silne wsparcie techniczne, znakomitą technologię produkcji, zaawansowany sprzęt testujący i doskonały naukowy system zarządzania. Firma przeszła międzynarodowy certyfikat systemu jakości IS09001, a cała seria produktów przeszła krajowy autorytatywny certyfikat

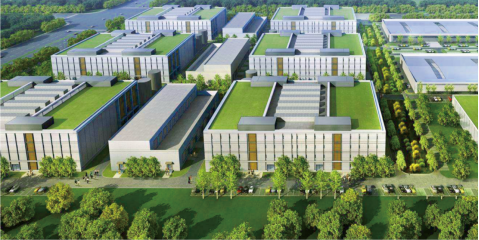

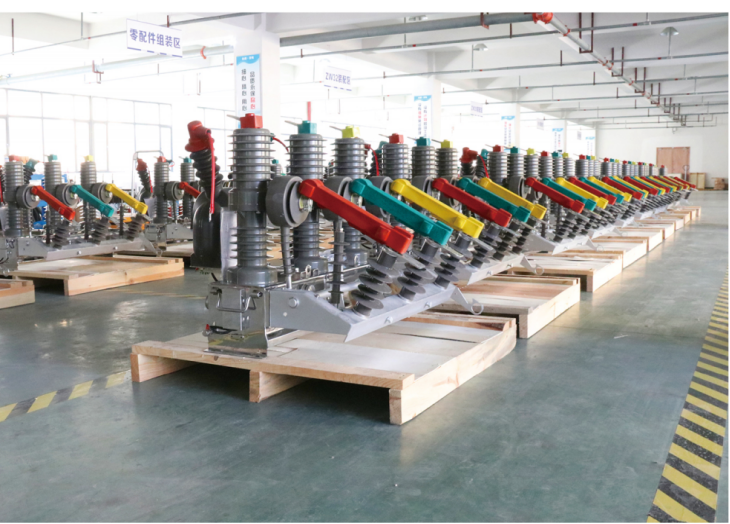

4. WARSZTAT PRODUKCYJNY





5. KWALIFIKACJA PRODUKTU





6. CERTYFIKATY
