METAL-TOIDECEIDE ARRESTR (MOA) i Surge Devective (SPD)są oba urządzenia używane do ochrony przepięcia, ale różnią się znacznie pod względem zasad projektowania, scenariuszy aplikacji i parametrów technicznych . Poniżej następujące jest szczegółowe porównanie tych dwóch:
1. Podstawowa definicja

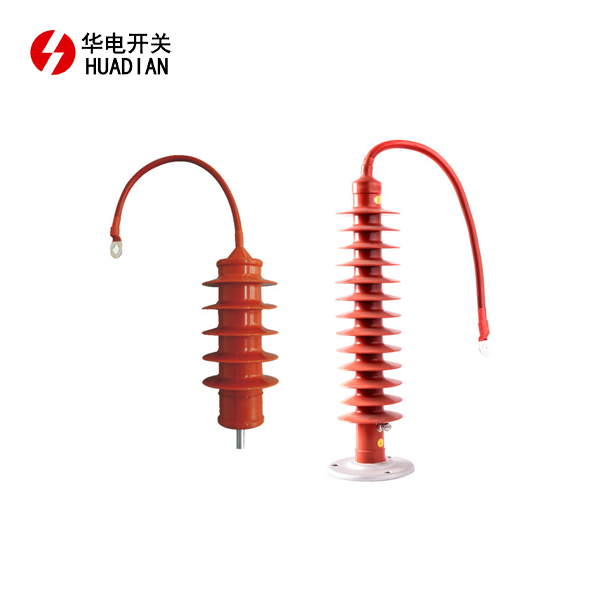

Otlenk cynku (MOA)
Funkcja: Głównie stosowany w systemach zasilania (takich jak podstacje i linie przesyłowe) w celu ograniczenia przepięcia błyskawicznego i przepięcia operacyjnego oraz ochrony sprzętu wysokiego napięcia (takiego jak transformatory i wyłączniki obwodów) przed uszkodzeniem .
Materiał rdzeniowy: Z rezystorem tlenku cynku (ZnO) jako głównym składnikiem ma doskonałe nieliniowe charakterystykę mimperu woltowego (oporność gwałtownie spadnie przy wysokim napięciu) .
Standard: Zastosuj standardy energetyczne, takie jak IEC 60099-4 i GB 11032.
Surge Protector (SPD)
Funkcja: Używany w systemach dystrybucji niskiego napięcia lub urządzeniach elektronicznych do ochrony przed przepięciem indukowanym piorunem i przepięciem operacyjnym oraz unikanie uszkodzenia urządzeń precyzyjnych (takich jak komputery i sprzęt komunikacyjny) .
Komponenty rdzeniowe: Użyj Varistor (MOV), rurki rozładowczej gazowej (GDT) lub diody TVS itp. .
Standard: Zastosuj standardy ochrony przed napięciem, takie jak IEC 61643 i GB/T 18802.
2. Różnice podstawowe
| Elementy porównawcze | Otlenk cynku (MOA) | Urządzenie ochrony podstępu (SPD) |
|---|---|---|
| Poziom napięcia | Wysokie napięcie (10 kV i więcej) | Niskie napięcie (1000 V i poniżej) |
| Scenariusz aplikacji | System zasilania (podstacja, linia transmisji) | System dystrybucji mocy niskiego napięcia (dom, fabryka, centrum danych) |
| Pojemność zrzutu | Może rozładować dziesiątki kiloamperów (ka) prądu błyskawicznego | Zwykle wyładowuje tysiące amperów (ka) indukowanego prądu pioruna |
| Czas odpowiedzi | Poziom mikrosekundowy (μs) | Poziom nanosekundowy (NS) |
| Lokalizacja instalacji | Podstacja, linia na głowie, w pobliżu transformatora | Pudełko dystrybucyjne, linia sygnału, przód sprzętu |
| Obiekt ochrony | Sprzęt wysokiego napięcia (taki jak transformator, izolator) | Sprzęt elektroniczny o niskim napięciu (taki jak komputery, sprzęt komunikacyjny) |
| Cechy strukturalne | Brak szczeliny, czysty rezystor tlenku cynku | Może zawierać luki (takie jak GDT), wielopoziomowe projektowanie ochrony |
3. Porównanie zasad roboczych
Otlenk cynku
Jest w stanie wysokiej oporności (prawie niekondukcyjnej) podczas normalnej operacji .
Gdy system ma przepięcie (takie jak uderzenie pioruna lub przepięcie operacyjne), opór rezystora tlenku cynku gwałtownie spada, wyładowuje i przepływa do ziemi i zaciska napięcie w bezpiecznym zakresie .
Po zniknięciu przepięcia, automatycznie powraca do stanu wysokiego oporu .
Protector podszycia
Wykorzystuje ochronę wielopoziomową (taką jak ochrona gruboziarnista + drobna ochrona):
Pierwszy poziom (taki jak GDT): Wyładowuje duży prąd przypływowy, ale napięcie resztkowe jest wysokie .
Drugi poziom (taki jak MOV): dalsze zmniejsza napięcie resztkowe i chroni wrażliwy sprzęt .
Trzeci poziom (taki jak dioda TVS): używany do dobrej ochrony linii sygnałowych o wysokiej częstotliwości .
Szybsza prędkość odpowiedzi (poziom nanosekundowy), odpowiednia do ochrony urządzeń elektronicznych .
4. Typowe scenariusze aplikacji
Błyskawica tlenku cynku
Busbary i strona wysokiego napięcia transformatorów w podstacjach .
Obok izolatorów linii przesyłowych napowietrznych .
Ochrona elektrowni i rozdzielnicy wysokiego napięcia .
Protector podszycia
Pole dystrybucji w domach/biurach (Power SPD) .
Przenośniki anteny stacji bazowych (sygnał SPD) .
PLC i ochrona czujników dla systemów kontroli przemysłowej .
streszczenie
| Cechy | Otlenk cynku | Protector podszycia |
|---|---|---|
| Obowiązujące napięcie | Wysokie napięcie (10KV+) | Niskie napięcie (1000 V-) |
| Główna ochrona | Bezpośrednie uderzenie błyskawicy, obsługujące przepięcie | Indukcyjna błyskawica, przełączanie |
| Poziom instalacji | Podstawowa strona systemu zasilania | Wtórna strona systemu dystrybucji mocy |
| Typowy przemysł | Elektryczność, energia, przemysłowe wysokie napięcie | Budowa, komunikacja, IT, elektronika domowa |
Kluczowe punkty:
MOA jest używany do systemów wysokiego napięcia, SPD jest używany do systemów niskiego napięcia, a dwa uzupełniają się .
MOA ma silniejszą pojemność rozładowania, ale wyższe ciśnienie resztkowe; SPD reaguje szybciej i nadaje się do dobrej ochrony .
Pełna ochrona błyskawicy wymaga kombinacji błyskawicy (błyskawica) + MOA + SPD + dobre uziemienie .
