Inteligentna podstacja prefabrykowana ZBW

Przegląd:

Inteligentna podstacja prefabrykowana ZBW to nowy typ zewnętrznego urządzenia do dystrybucji energii, opracowanego w celu dostosowania do transformacji miejskich i wiejskich sieci elektroenergetycznych. Jest podzielony na trzy części: pomieszczenie wysokiego napięcia, pomieszczenie transformatora i pomieszczenie niskiego napięcia i łączy w sobie rozdzielnicę wysokiego napięcia, transformatory, rozdzielnicę niskiego napięcia i inne pomocnicze elementy elektryczne w funkcje, które można dostosować do zewnętrznego środowiska pracy, kompletne konwersja napięcia i ochrona mocy, sterowanie, dystrybucja i tak dalej. Charakteryzuje się niewielkim rozmiarem, zwartą konstrukcją, pięknym kształtem, dużym typem do wyboru, niezawodną i niezawodną pracą, wygodną konserwacją, krótkim cyklem instalacji i uruchomienia oraz łatwym przemieszczaniem.

Inteligentna prefabrykowana podstacja ZBW jest szeroko stosowana w miejskich i wiejskich wspólnotach mieszkaniowych, przedsiębiorstwach przemysłowych i górniczych, drogach miejskich, miejscach publicznych, malowniczych miejscach willi i innych zewnętrznych miejscach dystrybucji energii.

Inteligentna podstacja skrzynkowa serii ZBW może być stosowana do zasilania sieci pierścieniowej 10 KV, podwójnego zasilania lub zasilania terminala, a metodą pomiaru może być zarówno wysokie zasilanie, jak i wysoki licznik, wysokie zasilanie i niski pomiar lub pomiar strony wysokiej i niskiej przy o tym samym czasie. Strona wysokiego napięcia może być wyposażona w zintegrowany system ochrony mikrokomputera, a strona niskiego napięcia ustawia urządzenie automatycznej kompensacji mocy biernej w zależności od współczynnika mocy obciążenia, co stanowi bezobsługowy, inteligentny i niezawodny system transformacji i dystrybucji mocy .

Struktura:

W transformatorze można zastosować transformator suchy lub zanurzony w oleju, a transformator zanurzony w oleju może wybrać dwa typy: poduszkę olejową i całkowicie uszczelnioną poduszkę olejową.

Komora niskiego napięcia pełni ogólną funkcję rozdzielnicy niskiego napięcia, którą użytkownik może wybierać i łączyć w dowolnej kombinacji.

Materiał powłoki: materiały powłoki obejmują płytę kompozytową, płytę kompozytową ze stali nierdzewnej, płytę pokrytą aluminium i cynkiem, płytę ze stali nierdzewnej, płytę rzeźbioną w metalu.

Cechy konstrukcyjne: konstrukcja wysokiego napięcia jest rozsądna i zwarta, opcjonalna szafa sieciowa SF6, FZN57, pierścieniowa VHC, wszystkie z funkcją blokady pięciostronnej.

Dla transformatorów suchych i zanurzonych w oleju dostępne są systemy naturalnej wentylacji transformatora i automatyczne systemy chłodzenia wentylacją.

Komora niskiego napięcia: może przyjąć różnorodny schemat dystrybucji mocy w strukturze zgodnie z wymaganiami użytkownika, dystrybucję mocy, dystrybucję oświetlenia, automatyczną kompensację mocy biernej, pomiar energii i inne funkcje, wyposażone w automatyczny system oświetlenia.

Normalne warunki użytkowania:

1. Temperatura otoczenia:

Maksymalna temperatura +40 stopni, minimalna temperatura -25 stopni;

Średnia temperatura nie przekracza +35 stopnia w ciągu 24-godziny.

2. Wilgotność otoczenia:

Średnia dzienna nie przekracza 95%,

Średnia miesięczna nie przekracza 90%;

3. Wysokość: poniżej 1000 metrów;

4. Opór sejsmiczny: Poziome przyspieszenie trzęsień ziemi nie przekracza 0,4 m/s2,

Przyspieszenie pionowe nie jest większe niż 0.2m/s2;

5. Średnia dobowa wartość ciśnienia pary wodnej nie przekracza 2,2 Kpa, a średnia miesięczna nie przekracza 1,8 Kpa;

6. Otaczające powietrze nie powinno zawierać żrących lub palnych gazów, pary wodnej i innych oczywistych zanieczyszczeń;

7. Miejsca bez poważnych zanieczyszczeń i częstych silnych wibracji;

W przypadku stosowania w warunkach środowiskowych bardziej niż normalne jest to negocjowane pomiędzy użytkownikiem a producentem.

Główne parametry techniczne Inteligentnej Stacji Prefabrykowanej ZBW:

Zarys produktu i wymiary montażowe:

（Jednostka: mm）

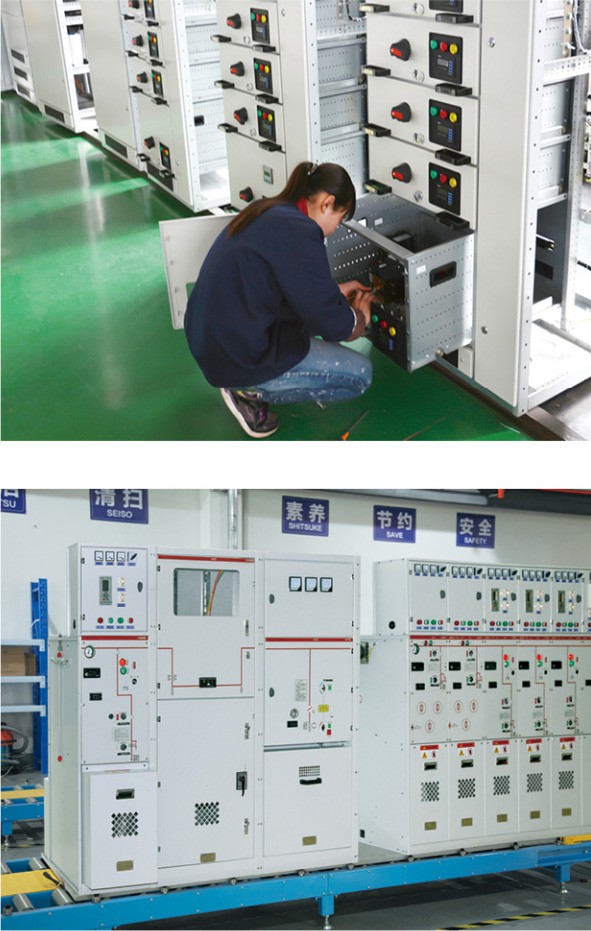

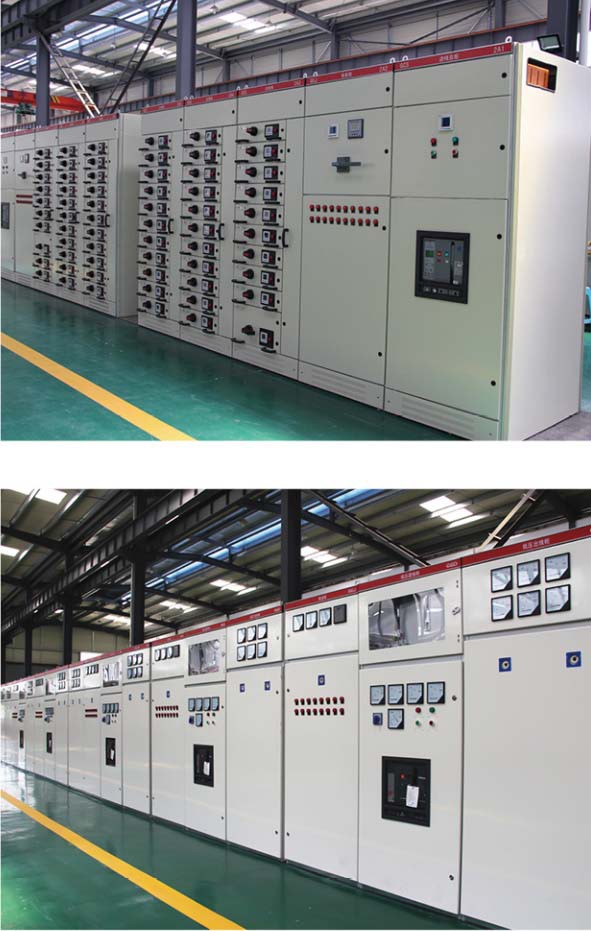

Siedziba firmy Shaanxi Huadian Electric Co., Ltd. znajduje się w strefie rozwoju zaawansowanych technologii Baoji w prowincji Shaanxi w Chinach. Jest to nowoczesne przedsiębiorstwo high-tech specjalizujące się w produkcji wyłączników próżniowych, integrujące prace badawczo-rozwojowe, produkcję i sprzedaż.
